Base Magnética Para Relógios - Starrett

Base Magnética Para Relógios - Starrett

Para uso com todos os relógios apalpadores, comparadores Starrett. Também se destina a relógios comparadores de outros fabricantes.

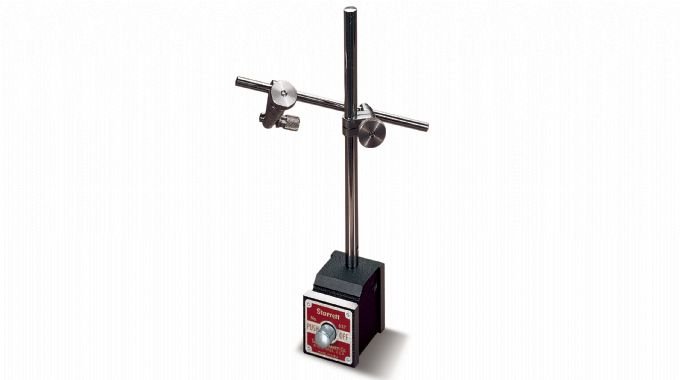

A. Base Magnética Nº 657P.
50 x 40 x 48mm (1.15/16 x 1.5/8 x 1.7/8"). Botão liga-desliga para operação com apenas uma das mãos. A Base tem três superfícies magnéticas de contato. São precisas e retificadas. Prendem horizontalmente, vertical e de cabeça para baixo. A superfície em V prende a base em arvores, eixos, etc. A base tem um furo lateral com rosca 1/4-20 para montar haste. Acabamento em preto nas superfícies não polidas.

B. Haste Vertical Nº 657G. 9,5mm (3/8") de diâmetro x 190mm (7.7/16") de comprimento total. Podem ser utilizados os dispositivos universais Starrett Nº 57S e Nº 58S.

C. Grampo Nº 657S. Dois orifícios de 6,3mm (1/4"). Adapta-se aos relógios apalpadores das Séries Nos 196, 650, 651 e também o acessório de relógio Nº 657Y à haste Nº 657X.

D. Haste Nº 657X. 6,3mm (1/4") de diâmetro x 150mm (6") de comprimento. Acomoda os relógios apalpadores das Séries Nos 3708, 3709, 811 e 711F e o dispositivo Nº 657S.

E. Acessório Nº 657Y. Um orifício de 6,3mm (1/4") em uma das extremidades, sendo que a outra é rosqueada, permitindo sua utilização com a orelha de todos os relógios AGD (Starrett Nº 81, 25, 655, 656) e com o mini-relógio Série 80.

F. Grampo Nº PT18724 para haste vertical de diâmetro 9,5mm (3/8"). O furo de 6,3mm (1/4") acomoda a haste Nº 657X

Imagens meramente ilustrativas.
